アルミ社寺軒先枠組工法

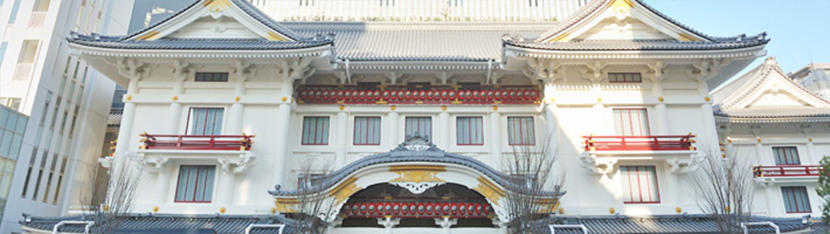

第5期歌舞伎座（東京都中央区銀座）

新しい歌舞伎座（東京都中央区銀座）に、弊社アルミ工法をご採用いただきました。平成25年度大谷美術館賞受賞。

(白色)軒先タルキ・茅負・裏甲・丸桁・隅木・支輪。

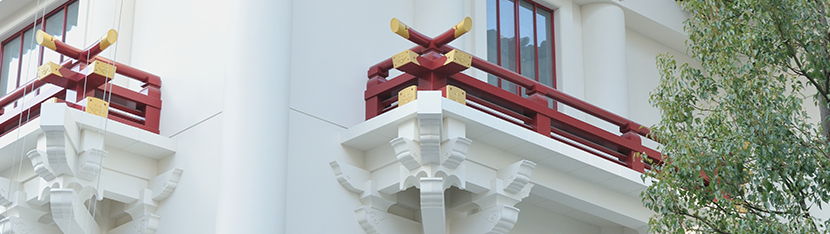

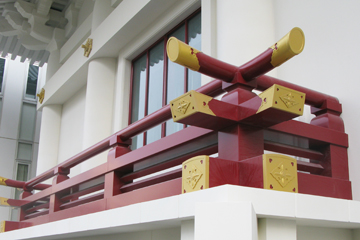

(赤色)高欄手すり・提灯枠。

場所	東京都中央区銀座
御施主	KSビルキャピタル特定目的会社株式会社歌舞伎座さま
御開発業務受託者	松竹株式会社さま
御設計	株式会社三菱地所設計さま隈研吾建築都市設計事務所さま
御施工	清水建設株式会社さま
施工期間	平成24年3月～平成25年1月

アルミ軒先ユニット(垂木・茅負・裏甲・隅木・丸桁・支輪垂木）平成25年度大谷美術館賞を受賞

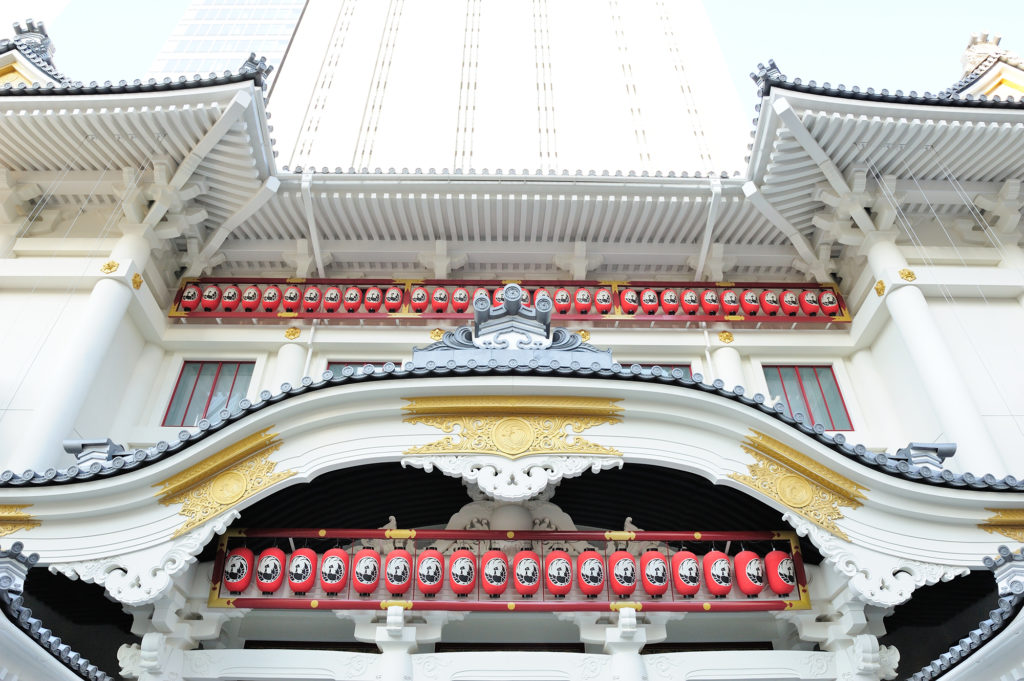

まずは、歌舞伎座の美しい屋根を支える、タルキ・茅負・裏甲・天井板も含めて、軒裏部分(白色)を全てアルミにて製作。(上屋根・下屋根)
居定・絞りのある1000本以上あるタルキを、１本１本職人が丹念に仕上げました。
軒の出・反りに合わせてわずかに違ってくる形状角度や、扇垂木(おうぎだるき)・茨垂木(いばらだるき)等も、現寸どおり忠実丁寧に加工しています。
金属材料産業の価値向上に貢献したとご評価いただき、平成25年度大谷美術館賞を受賞しました。

>>表彰・紹介記事ページ

登り裏甲など精密な曲線加工

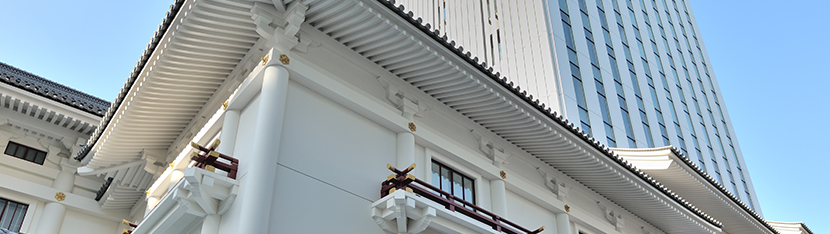

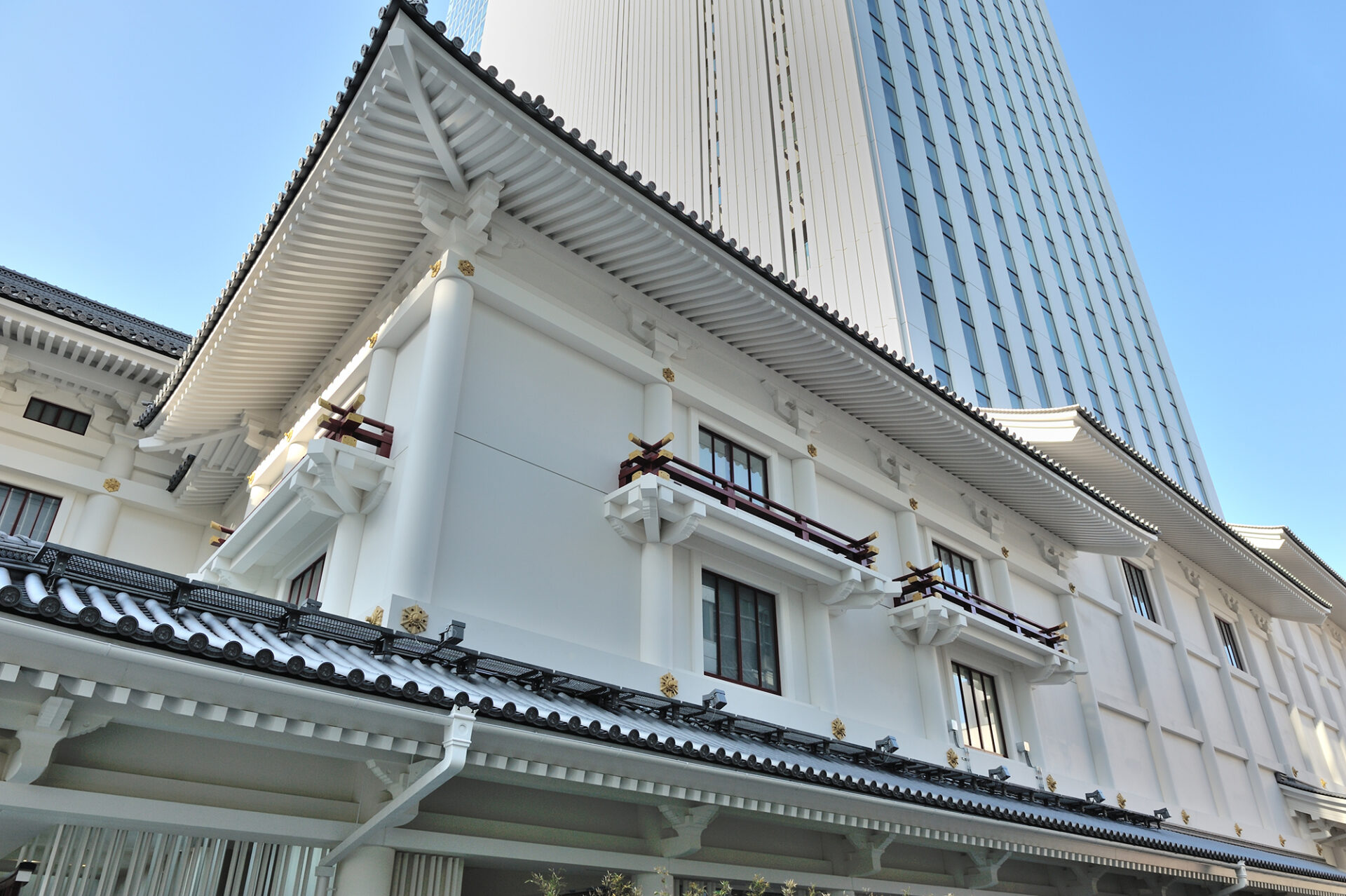

木挽町通り側の様子です。３層に連なる美しい屋根に、整然と並んだタルキが映えています。また茅負・裏甲は、軒の反りにはもちろん、破風上の登り部分にも曲線加工製作しています。工場にて一度据え付け確認していますので、複雑な曲線ユニットも建築現場において正確な施工が可能です。

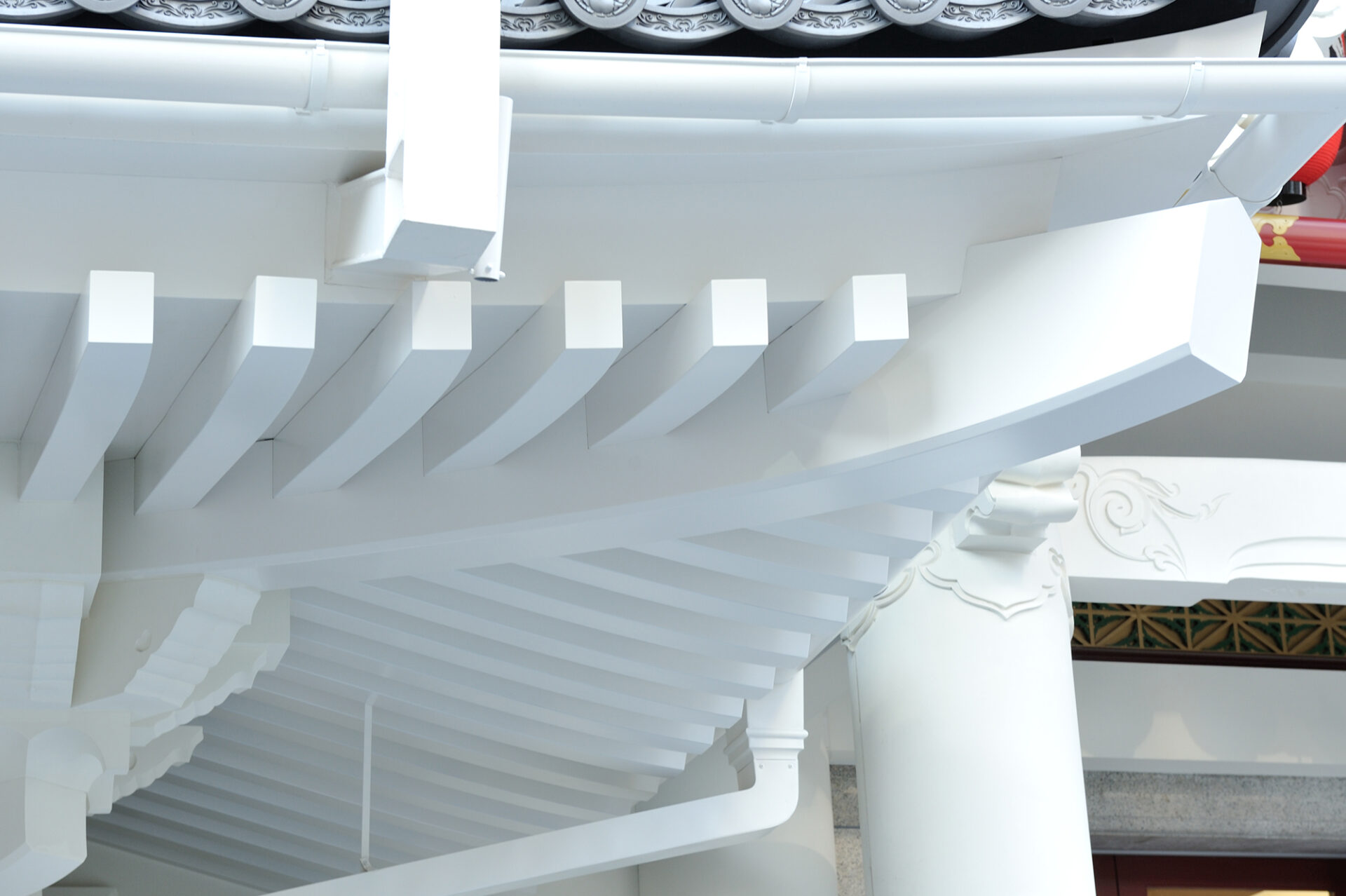

隅木部

計18カ所ある隅木部分です。面取形状なども加工。晴海通りから木挽町通りにかけての振れ隅にも対応しました。また、上屋根(４階)と同様に、下屋根(１階２階)の軒裏も全て製作していますので、目線のすぐ近くでもご覧になれます。いわゆる金属のイメージとは違う、落ち着いた質感を体感していただけると思います。 (写真は、正面入り口脇の隅木部分)

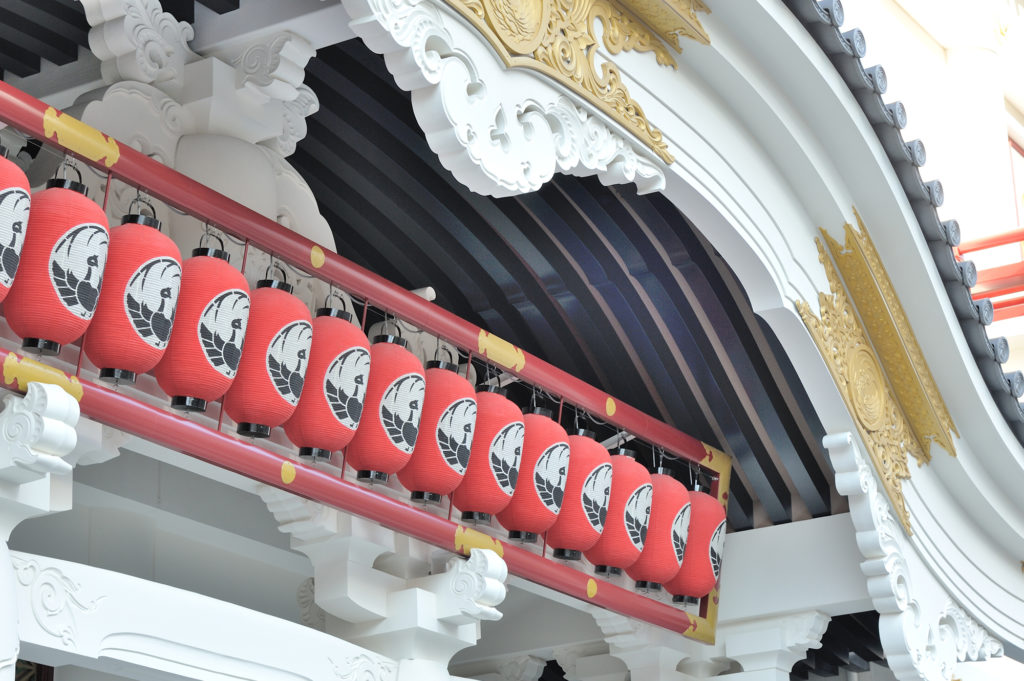

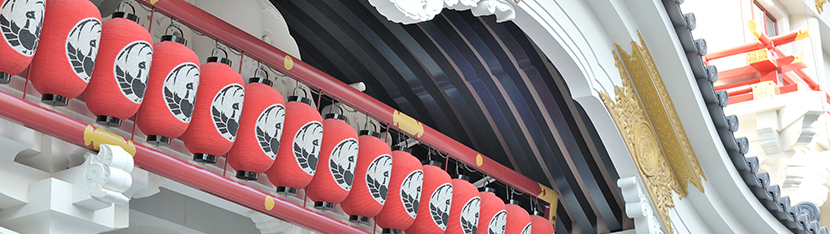

正面唐破風部分(茨垂木・提灯枠)

茨垂木(イバラタルキ。正面入り口の唐破風の軒裏、黒色の垂木)もアルミにて製作しました。唐破風の近くになるに従い傾斜がかりわずかに形状が異なります。忠実に一本ずつ加工しています。また、赤色で歌舞伎座の顔として印象に残る、提灯(ちょうちん)の枠も弊社アルミ製です。サビ腐食などに強く長期間美しく保たれます。
